东风多利卡D6双排防撞缓冲车
东风多利卡D6双排防撞缓冲车
  •  联系人:汪经理
  •  手机:15997901777
  •  微信:15997901777
  •  地址:湖北松达专用汽车有限公司
东风多利卡D6双排防撞缓冲车 东风多利卡D6双排防撞缓冲车 东风多利卡D6双排防撞缓冲车 东风多利卡D6双排防撞缓冲车
产品详细参数 / Detailed Parameters

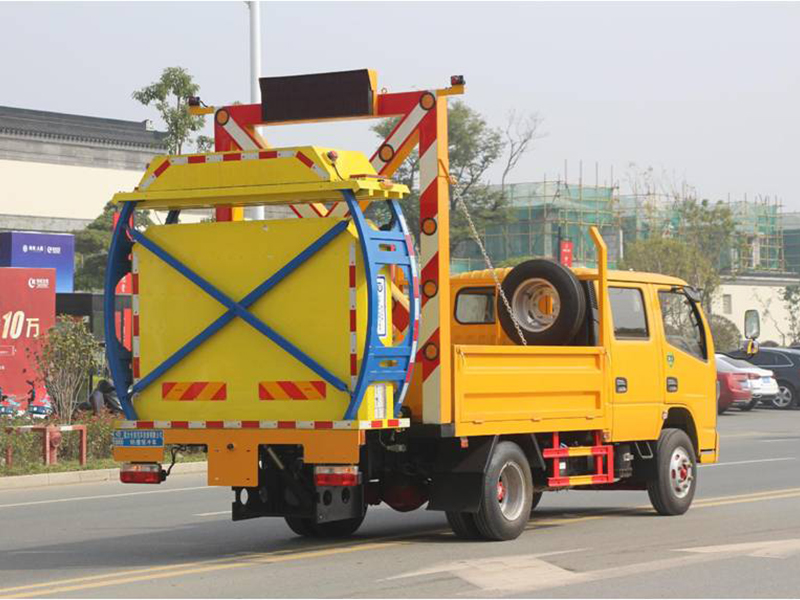

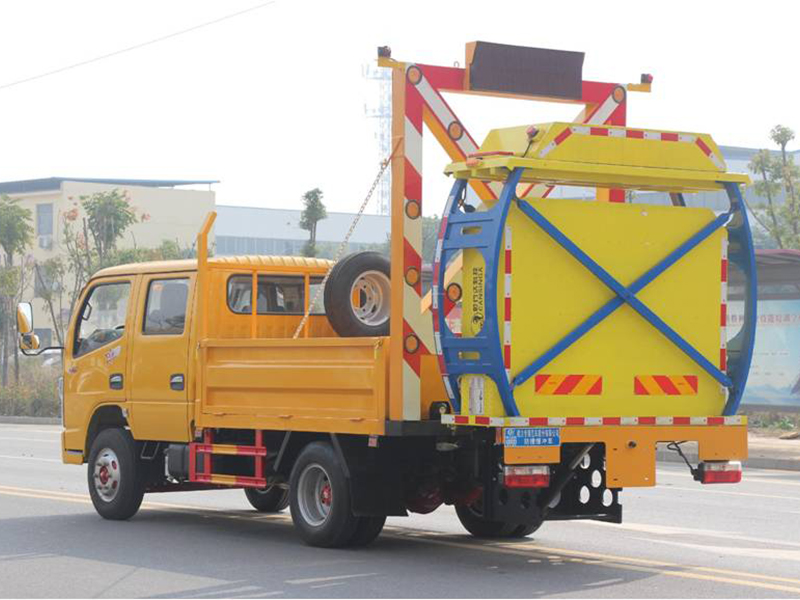

东风多利卡D6防撞缓冲车

/202304/1680770159_f4d94b3673694be29250.jpg

概述

东风多利卡D6防撞缓冲车采用东风多利卡D6底盘。防撞缓冲模块升降采用液压**,过程平稳、安全、机械化作业程度高,操作方便。防撞缓冲模块整体引进深圳市乾行达科技有限公司技术产品CANSINGA-TMA防撞缓冲模块。

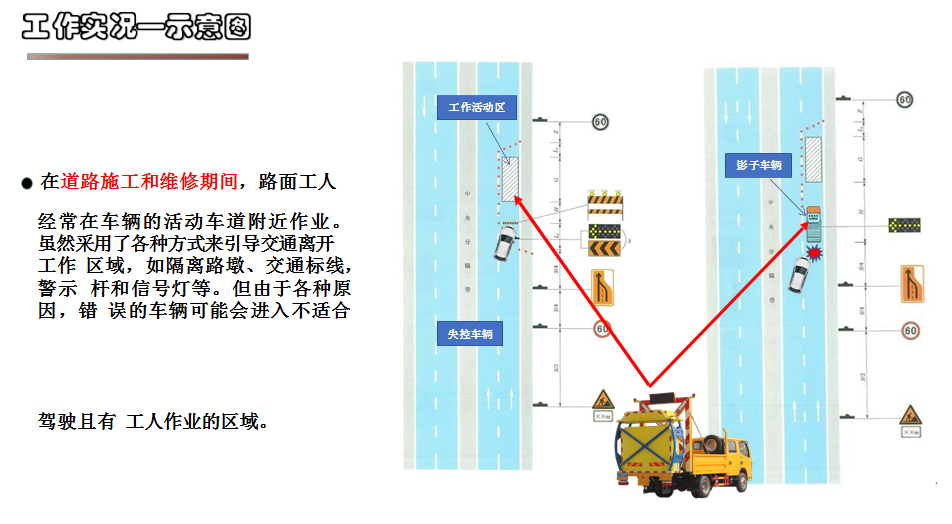

本车适用于城市道路,郊区道路,高速公路,机场桥涵等场合。主要功用:置于道路施工作业人员和设备后方,在发生追尾事故中充当肇事车辆和施工作业人员或设备的缓冲区域,并且通过自身结构变形吸收撞击能量,**限度的降低施工人员或设备发生危险的几率,同时**限度的降低肇事车辆及人员的危险。

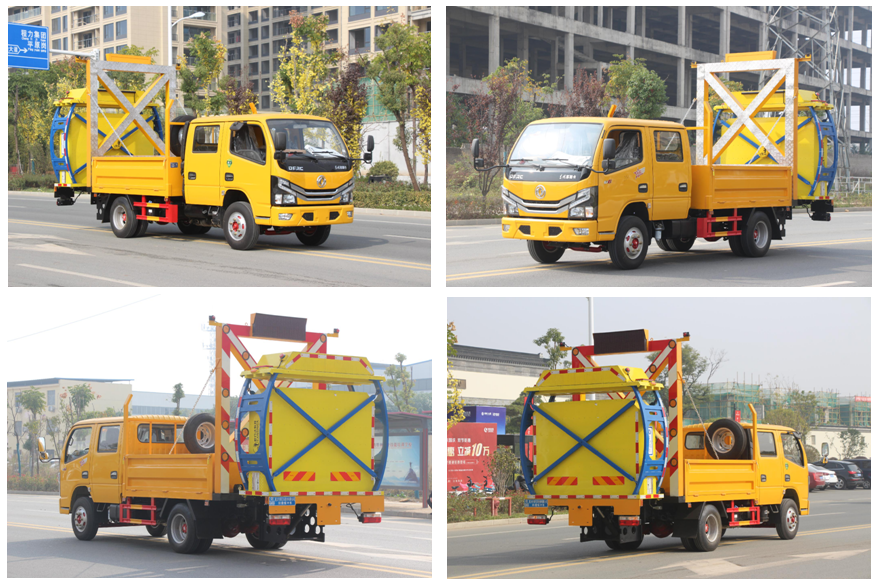

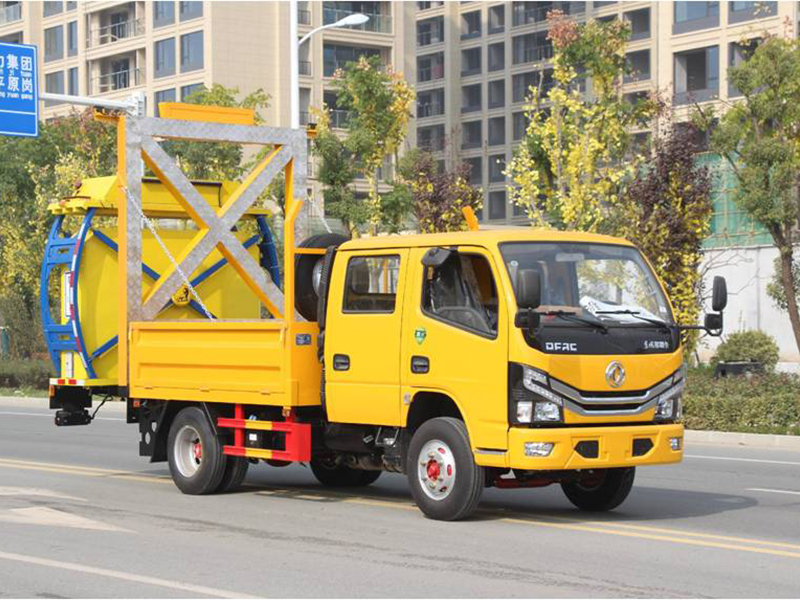

东风多利卡D6防撞缓冲车图片展示

/202304/1680770161_8d616c161f3daa7af023.png

/202304/1680770161_eb18919efa3b8dbc03bb.png

* 通过防撞缓冲垫自身变形吸收撞击的能量,保护追尾车辆司乘人员和前侧施工人员的生命安全

/202304/1680770162_ebc40071511769b25c08.png

底盘配置:

底盘型号EQ1075DJ3CDF

采用东风多利卡D6双排驾驶室,安徽全柴115马力,国六柴油发动机,轴距3308mm,弹簧片数6/6+5,7.00R16钢丝胎,带方向助力,原厂离合助力,原厂空调,底盘外形美观大方,空间宽敞,驾乘舒适。

(可选装)采用国六东风小多利卡D6双排驾驶室,玉柴140马力,3308轴距, 7.00R16钢丝胎,前桥1.8T,后桥3.5T,万里扬六档变速箱,190大梁,动转, 离合助力,断气刹,空调电窗中控锁,ABS。

上装配置:

采用Q235国标边3mm底板花纹板4mm厚,箱体后部防撞缓冲模块包采用国际知名技术产品80K防撞缓 冲模块,防撞缓冲吸能模块主要由车载防撞缓冲垫和导向标志架组成,充当施工作业车辆后方的缓冲卫士。 如若发生追尾事故,能够在肇事车辆和前方施工作业区域之间构建一个缓冲区域,通过机具结构变形吸收撞 击的能量,**限度地降低被保护人员及设备遭到碰撞的几率。高性能液压系统,可实现快速举升和落下操 作,方便设备运输转场,一键启动功能,举升和落下防撞装置,当防撞装置未完全落下到工作位置或举升到 垂直运输位置时,会有自动**告音提示。

整车出具:

底盘合格证、整车合格证、机动车辆上牌**、随车工具、车辆质保手册、全国服务站名录等。

【整车技术参数】

产品**

程力威牌

公告批次

336(扩展)

产品名称

防撞缓冲车

产品型号

CLW5047TFZ6

总质量(Kg)

3905

罐体容积(m3)

额定载质量(Kg)



外形尺寸(mm)

6700×2460×3550

整备质量(Kg)

3580

货厢尺寸(mm)

××

额定载客(人)



准拖挂车总质量(Kg)

驾驶室准乘人数(人)

5

鞍座**载质量(Kg)

接近角/离去角(°)

24/9

前悬/后悬(mm)

1055/1500

轴荷(Kg)

1305/2600

**车速(Km/h)

110

备注

该车为防撞缓冲车辆,专用装置为导向架和防撞缓冲垫等组成.防护材料:Q235B碳钢,连接方式:左右侧面防护采用焊接连接,后部防护为专用装置代替,后部离地高(mm)240.前悬/轴距/后悬/后伸对应关系(mm):1055/3308/1500/837.ABS型号/厂家:ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司.随底盘选装驾驶室.

【底盘技术参数】

底盘型号

EQ1075DJ3CDF

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3308

轮胎规格

7.00R16,7.00R16LT 14PR

钢板弹簧片数

6/6+5,3/3+3,6/4+3,6/5+2,6/3+3

前轮距(mm)

1521

燃料种类

柴油

后轮距(mm)

1498,1586,1670

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

Q23-115E60

安徽全柴动力股份有限公司

2300

85

YCY24140-60

广西玉柴机器股份有限公司

2360

103


/202304/1680770162_875dfec982bc8fea1eca.png

1.主要结构及工作原理

该防撞缓冲车上装部分主要由货箱总成、诱导组合灯、防撞缓冲模块、液压系统和电气系统组成,  通过油路**防撞缓冲模块升降,工作状态下防撞模块处于降落水平状态。

VIN 标记见底盘车架的右前侧面上。(具体参见底盘说明书介绍)

2. 货箱

材料为Q235武钢碳钢板,货箱由底架和侧围板组成,通过U型螺栓与底盘大梁连接,可用于装 载工具、配件等物品。货箱中部设有侧门,可方便施工操作。

3.诱导灯

由LED灯组合而成,通过不同的排列组合可实现左诱导、右诱导、两侧诱导3种不同的工作模式。

4.防撞模块

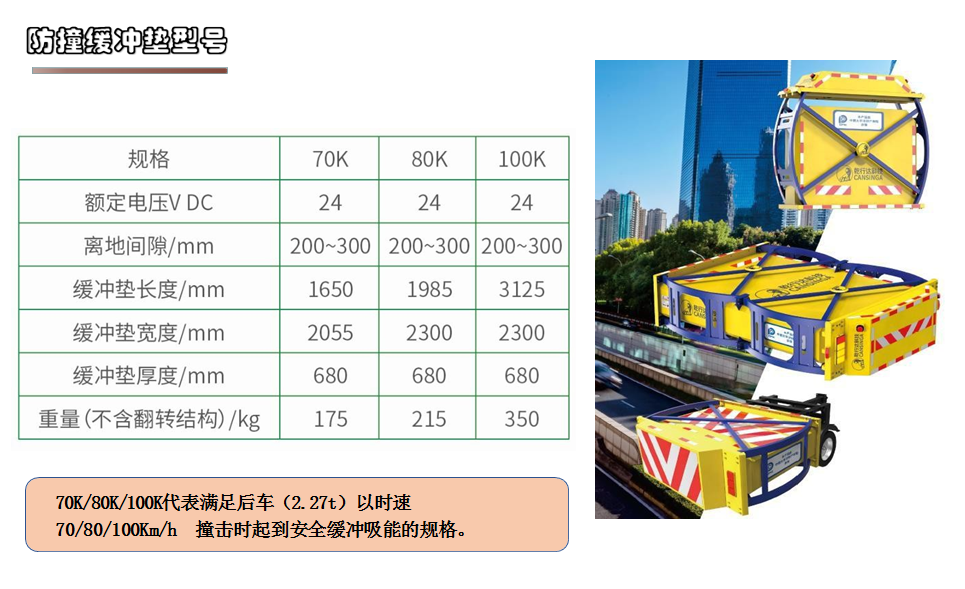

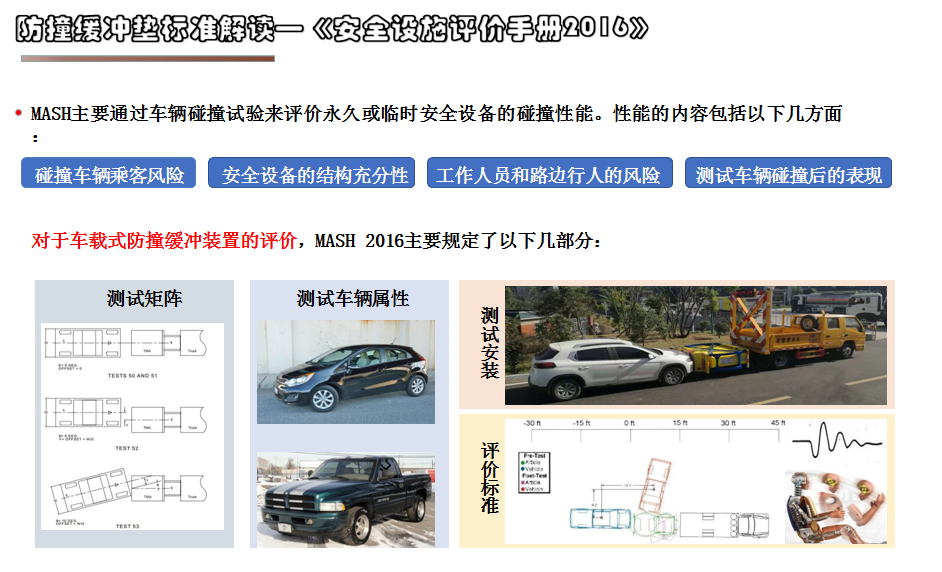

采用Q235国标边3mm底板花纹板4mm厚,箱体后部防撞包采用国内知名公司:深圳市乾行达科技有限公司生产的CANSINGA-TMA 80K型号,高性能液压系统,可实现快速举升和落下操作,方便设备运输转场,一键启动功能,配有定制**示灯,LED**示显示屏,通过美国 NCHRP350TL-2碰撞测试,可吸收2吨重车辆时速80公里/小时的冲击能量,防撞缓冲垫内部由宇航级缓冲材料作为填充物,

当有车辆发生意外追尾碰撞时,缓冲材料被压缩变形,进而实现碰撞能量的吸收。防撞缓冲垫上下各有一 组金属弧形弯管结构,在碰撞发生时,弧形管先期吸收巨大的初始碰撞能量,当碰撞能量克服铝管变形后,  充满缓冲材料的结构进入变形吸能状态。

/202304/1680770162_0ec30d141d4486a65a39.png

/202304/1680770162_d2711a658f59f608b2b1.png

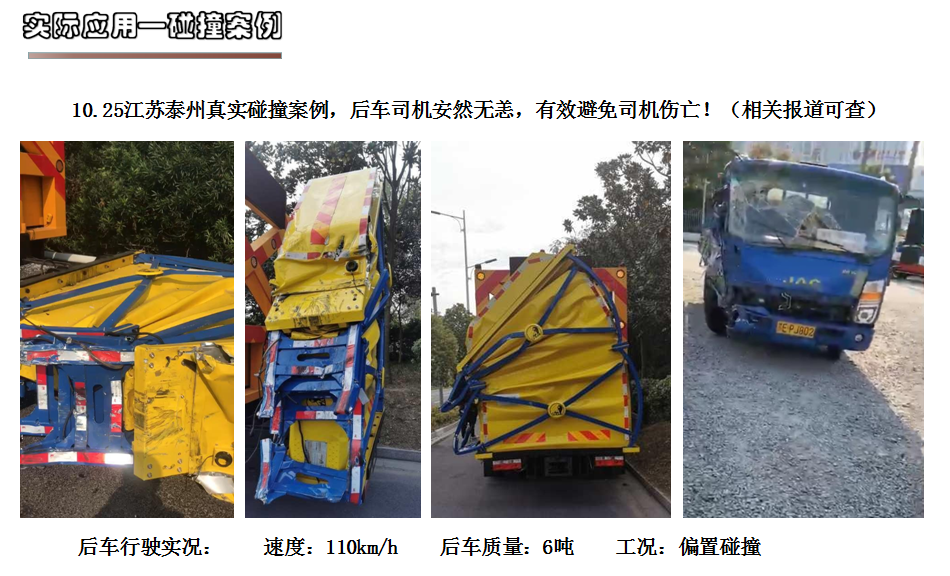

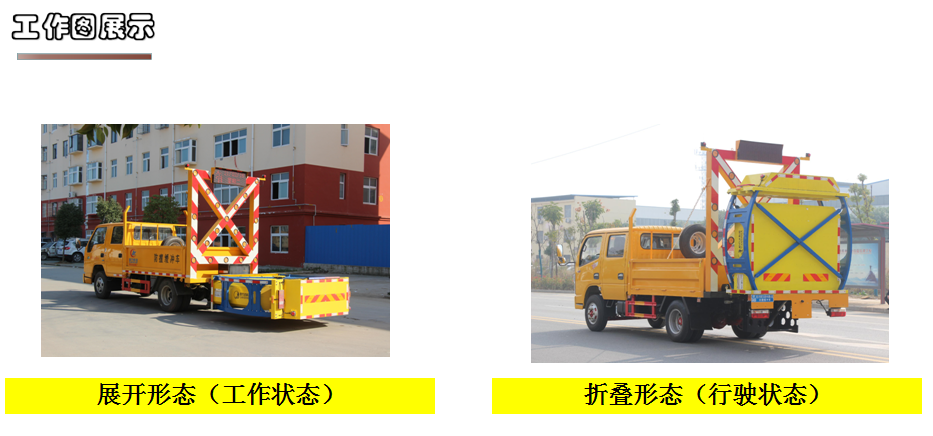

防撞缓冲装置主要功能为可在临时性车道封闭的路段给养路工人及设备提供全面而被动安全防护。 通过防撞缓冲垫的变形吸收撞击的能量,对施工人员及设备进行有效的保护,同时**限度地保护 撞击车辆内人员的安全。该防撞垫的**防撞缓冲等级是 2000kg—80km/h。防撞缓冲垫所使用的航空铝薄膜峰窝材料将发生可控的变形从而有效地吸收碰撞能量。缓冲模块可以白动升降并且锁定 于两种位置。当处于工作状态时,模块:将被锁定在水平位置。当行驶状态时,模块将被锁定于竖 立位置以提高行驶机动性能,该产品具有实施作业方便、不中断**、工作机动灵活、作业效率高、 操作方便、安全可靠性高等突出优点,尤其适用于高速公路和市政道路日常养护的施工。

/202304/1680770162_dcd66150c7660831b1e1.png

/202304/1680770163_fb2290abbe2d6ce49cd2.png

/202304/1680770163_70ef739a732b0fb47bd5.png

/202304/1680770164_f30f4632465ed8df9103.png

/202304/1680770165_d412591ca13806970314.png

/202304/1680770165_d8cc0e91eaad2e484360.png

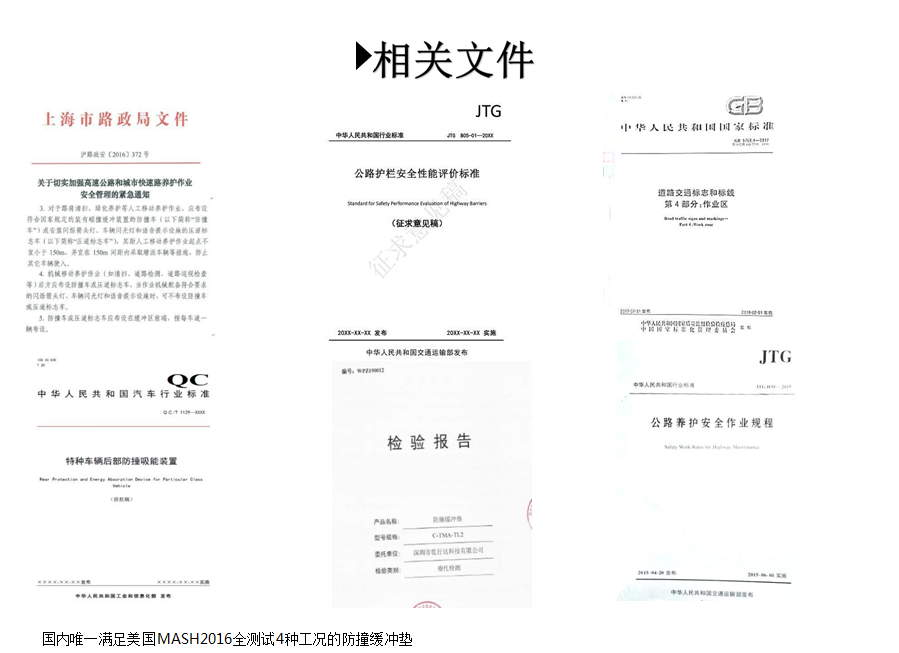

(1)在GB 5768.4-2017道路**标志和标线 第4部分:作业区、JTGB05-01-20XXG《公路护栏安全性能评 价标 准》、JTG H30-2015 《公路养护安全作业规程》中均提出可根据需要设置车载式防撞垫用以降低作业 区碰撞事故 的严重程度。

(2)2019年12月2日,**工业和信息化部发布第48号公告批准311项行业标准,其中QC/T  1129-2019

《特种车辆后部防撞吸能装置》实施日期为2020年4月1号,该标准适用于安装在危险货物运输车、专项作 业车后部的防撞吸能装置。安装于其它车辆后部的防撞吸能装置可参照执行。

3上海市2017年出台了《上海市高速公路和快速路养护维修安全作业实施规定(试行)》文件,文件 提出在

养护维修作业时,应按规定布设防撞缓冲车或移动式标志车;当占用高速公路应急车道进行路肩清

扫、绿化养护等人工移动养护作业时,应布设防撞缓冲车。

4由广东省**集团有限公司组织广东**实业投资有限公司等单位编写的《高速公路日常养护作业 安全标 准化指南》中也要求在养护作业**区布置时使用车载式防撞垫等安全**。/202304/1680770165_ea7a5ecf1add6c060a23.png

/202304/1680770165_2aae41469075a3e9d041.png

/202304/1680770166_3cda06e327ccd869d10e.png
